Az elektromos perifériák termékportfóliója moduláris és kompakt IO-rendszereket tartalmaz, IP65/IP67 és IP20 védettséggel. Ezek terepibusz- vagy ipari Ethernet-interfészeken keresztül csatlakoztathatók magasabb szintű vezérlőkhöz. A CPX-AP-A rendszer moduláris távoli I/O technológiájával csökkenti az automatizálási architektúra összetettségét, a valós idejű kommunikációval pedig rugalmas és decentralizált konfigurációt valósít meg.
CPX-AP-A távoli I/O rendszerek előnyei:
- Valós idejű működés (max. 250 µs buszciklusidő)
- Moduláris és rugalmasan felépíthető IO-rendszer IP65/IP67-es védelemmel
- Önálló rendszerként, vagy szelepterminállal kombinálva is használható
- Különböző I/O modulok és IO-Link áll rendelkezésre
- Egyszerű konfiguráció és gyors üzembe helyezés
CPX-AP-A moduláris távoli I/O rendszer
Optimalizálni és egyszerűsíteni szeretné automatizálási rendszereinek topológiáját és kábelezését? Szeretné minimalizálni a projekttervezéshez és üzembe helyezéshez kapcsolódó ráfordításokat? A CPX-AP-A rendszer moduláris távoli I/O technológiájával csökkentheti az architektúra összetettségét, és a valós idejű kommunikációval rugalmas és decentralizált konfigurációt valósíthat meg. Automatizálási platformunk összekapcsolja a távoli I/O-t és a szelepszigeteket, továbbá segít növelni a hatékonyságot, csökkenteni a költségeket és javítani az automatizálási megoldások általános teljesítményét. A CPX-AP-A rugalmassága és skálázhatósága döntő tényező az Ön sikere szempontjából. Fedezze fel a CPX-AP-A által kínált számos lehetőséget és emelje új szintre az automatizálási rendszerei hatékonyságát!
Áttekintés: a Festo automatizálási platformja a valós idejű teljesítményhez
A modern automatizálási topológiák tetszőleges és teljes körű csatlakoztathatóságot biztosítanak, jövőbiztos és kompatibilis koncepciókkal a teljes gépek vagy egyes gépmodulok rugalmas automatizálásához. Mindez a használt hálózattól függetlenül és korlátozások nélkül lehetséges: a pneumatika és az elektromosság tökéletes kölcsönhatása, kommunikatív és intelligens, egészen a felhőig.
1. Távoli I/O topológia a CPX-AP-A-n
- Szabadon skálázható, rugalmas és nagy teljesítményű rendszerarchitektúra amely a Festo automatizálási platformján alapul
- Az AP hibrid megközelítésben egyesíti a moduláris CPX-AP-A és a decentralizált CPX-AP-I struktúrákat
- A moduláris CPA-AP-A lehetővé teszi a kommunikációt a fölérendelt vezérléssel egy terepibusz modulon keresztül
- A decentralizált CPX-AP-I modulok és más CPX-AP-A rendszerek AP-kommunikáción keresztül kapcsolódnak egymáshoz
2. Decentralizáltan integrált CPX-AP-I modulok
3. Elektromos hajtóművek és megfogók csatlakoztatása IO-Linken keresztül
4. Szelepsziget topológia
5. Decentralizáltan integrált szelepszigetek
6. Pneumatikus működtetők és megfogók csatlakoztatása
7. Valós idejű AP-kommunikáció
A modularitás áttekintése
1. Terepibusz modul
2. Intelligens véglap
3. Bemeneti és kimeneti modulok, IO-Link Master
4. Sorolható tömbök betáplálás nélkül
5. Sorolható tömbök tápellátással
6. Pneumatikus interfész
7. Szelepszigetek
8. Anyagválaszték
Festo Automation Suite: a távoli I/O rendszer, a szelepszigetek és az összes AP-egység gyors és egyszerű üzembe helyezése
A PC-alapú szoftver áttekinthetően strukturált, grafikusan támogatott, felhasználóbarát felülettel rendelkezik, emellett intuitívan kezelhető, lehetővé téve a távoli I/O rendszerek egyszerű és kényelmes konfigurálását és paraméterezését.
A teljes AP-topológia gyorsan és egyszerűen üzembe helyezhető: CPX-AP-A és CPX-AP-I távoli I/O rendszerek, szelepszigetek és IO-Link eszközök, például a Simplified Motion Series elektromos hajtóművei, érzékelők és vákuumgenerátorok vagy pneumatikus proporcionális szelepek. Komplett, elektromechanikus szervohajtás megoldásokkal kiegészítve.
A távoli I/O topológia offline konfigurálása
- A gépprojekt teljes topológiájának egyértelmű és grafikus konfigurálása offline
- AP-modulok hozzáadása közvetlenül az eszközkatalógusból (Device Catalog/Types) drag and drop módszer segítségével
- További készülékek (AP-egységek és IO-Link készülékek) hozzáadása és egyszerű összekapcsolása
- A modulkonfiguráció és a vezérlések paraméterbeállításainak egyszerű adatexportja
A CPX-AP-A távoli I/O rendszer grafikus konfigurálása
- A CPX-AP-A terminál kényelmes konfigurálása grafikus konfigurátorral
- Modulok áthelyezése, törlése és beillesztése
- Folyamatadatok felügyelete és "kényszerítése" az üzembe helyezés során, ellenőrzés és bonyolult programozás nélkül
- A modul paramétereinek gyors beállítása a paraméteroldalakon és a diagnosztikai üzenetek egyszerű leolvasása

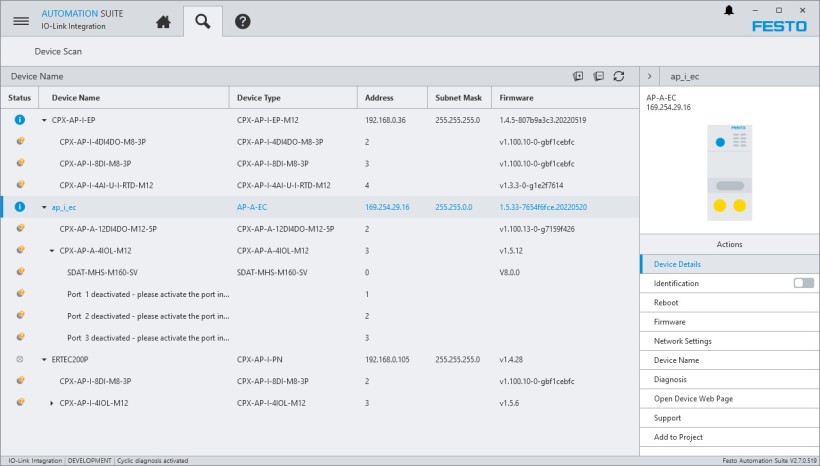

A csatlakoztatott AP-egységek és készülékek online ellenőrzése
- A teljes topológia összes csatlakoztatott egységének kényelmes, többszintű keresése és listázása a felismert sorrendben
- A cél- és a tényleges konfiguráció összehasonlítása és az importált készülékek átvitele a projektbe
- A készülékek hálózati beállítása és a CPX-AP-A és ...AP-I modulok firmware frissítése
- Hozzáférés a termékspecifikus kézikönyvekhez és az eszközleíró fájlokhoz, valamint letöltési lehetőség
